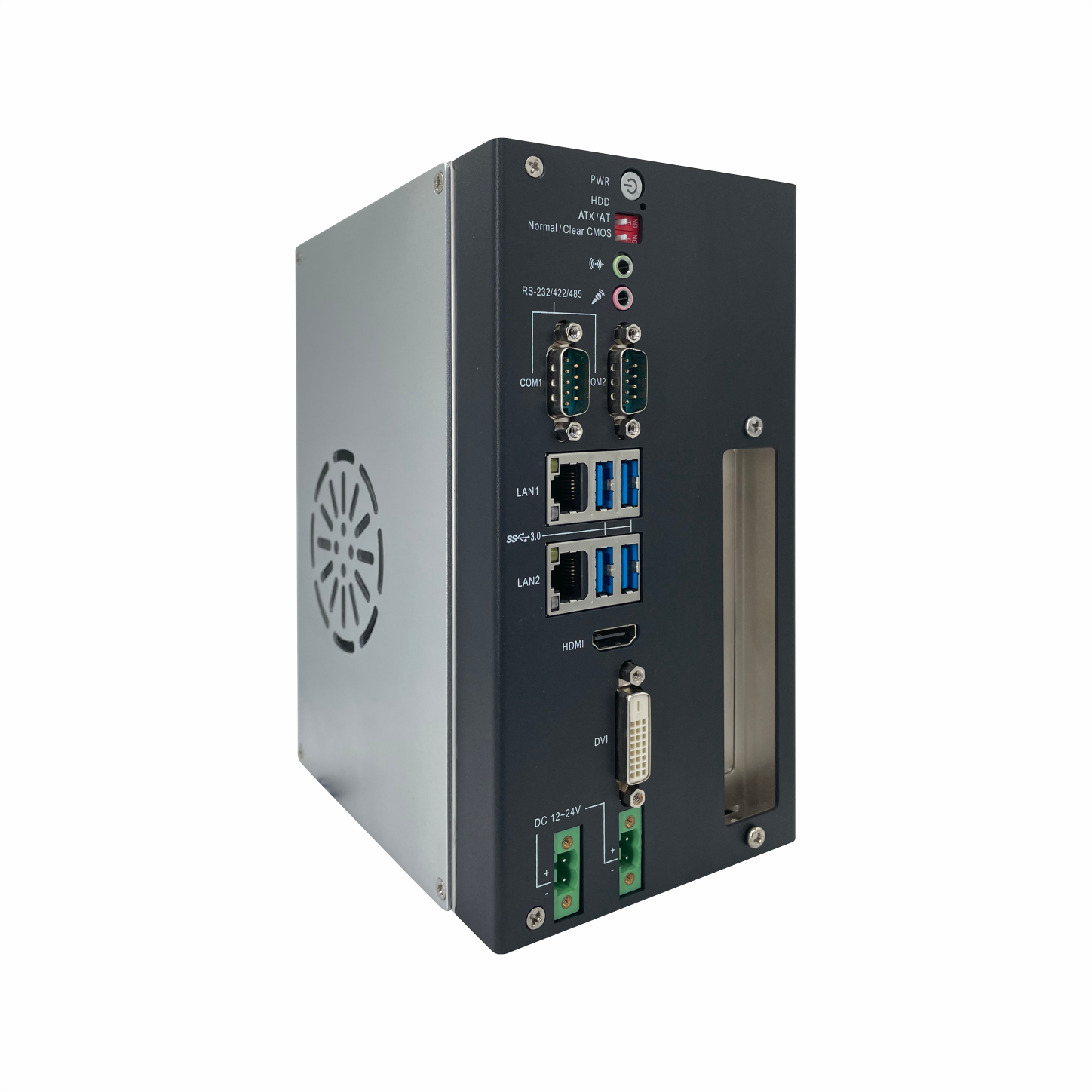

  • BAPC-3106P
     可支持6/7/8/9 th Intel® Core(i3/i5/i7)桌面级处理器
     支持1866/2133/2666MHz DDR4内存,容量最大32.0GB
     支持DVI、HDMI2.0a显示、可任意双显示输出,HDMI2.0a支持双4K @60Hz显示输出
     2xRS-232/422/485
     4xUSB3.0, 内部有加班狗功能
     1x PCI、PCIEx1扩展卡
     2xIntel wgi 211网卡
     铝合金压铸散热器+内置智能风扇
  • 产品详情

    该产品采用 LGA1151 CPU Socket 基于 Intel H110 芯片组设计的高性能、高可靠工业级 2 串口,2 网口,4USB3.0,双显示紧凑型台式机整机。整机采用全铝合金压铸散热片和钣金相结合,以大面积散热片加智能风扇进行散热。DVI HDMI,二种显示输出,可实现双显示输出,HDMI 支持双 4K 60Hz 超高清显示。DC12V~24V 供电。该产品最大特点提供丰富的扩展板如光源控制器、GPIOPOE等。被广泛用于智能交通,医疗制药、机器视觉、包装、自动化工厂、环境检测、运动控制等领域。

  • 规格参数

    系统

    参数

    CPU

    1 x  LGA1151 CPU Socket,支持 6/7/8/9 th Intel® Corei3/i5/i7)、Intel® Pentium Intel® Celeron处理器 (建议最高选用TDP 65W 处理器)

    芯片组

    Intel H110

    系统内存

    2 x 260Pin DDR4 SO-DIMM系统内存扩充插槽,支持1866/2133/2666MHz DDR4 系统 内存,内存容量最大32.0GB

    显示输出

    DVI(Max:1920x1200 @ 60Hz)HDMI2.0a(Max:4096x2160 @ 60Hz)显示、

    可以实现双显示输出,HDMI2.0a支持4K @60Hz超高清显示输出

    扩展接口

    1 x Mini PCIE 扩展插槽(可选择 支持 Mini PCIE X1 设备 或 4G SIM卡设备)

    以太网

    2 x Intel 10/100/1000Mbs网络控制器(WGI 211-AT x 2),支持网络引导启动(PXE)、 网络唤醒(WOL)功能

    音频

    HD Audio, 支持 Line_Out / MIC 功能

    存储

    1 x 7Pin SATA III接口;1 x mSATA扩展槽位

    USB

    4 x USB3.0接口,1 x USB2.0可安装硬件加密狗

    串口

    2x RS-232/422/485串口(COM1~COM2);RS-485支持硬件自动数据流向控制,以上串口均为非隔离型串口

    扩展槽

    1 x PCIE X8 1 x标准PCI

    其他接口及功能

    硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态);256级看门狗定时器、1 x 16-Bit GPIO接针、支持远程开关机功能。
    Intel Q170
    芯片组支持:1个标准 2280 M.2 M key 插槽,支持 NVMESATA SSD12350 M.2 B key 插槽,支持 4/5G 通讯卡模块。

    系统OS

    Windows10Windows7Linux (Ubuntu)

    电源输出

    DC_12V-24V单电源供电,提供1个外部的 2针 间距5.08mm接线端子DC电源插座

    机构

    外壳组成

    铝合金压铸散热器+钣金

    颜色

    黑色(机壳)+银白色(散热器)

    安装方式

    导轨安装、壁挂式安装

    尺寸

    78mm×150.9mm×200mm (××)无扩展;105mm×150.9mm×200mm (××)有扩展

    环境

    工作环境

    温度:-20°C60°C(要求宽温存储设备)

    湿度:5%95%(非凝结状态)

    储存环境

    温度:-40°C80°C

    湿度:5%95%(非凝结状态)




    BAPC-3106

    2xLAN2xComDVIHDMIIntel Q170支持M.2

    BAPC-3106P

    2xLAN2xComDVIHDMIPCI(x8)Intel Q170支持M.2

    BAPC-3106-6ED

    2xLAN2xCom4xPoeDVIHDMI4路光源控制功能、16路隔离DIOIntel Q170支持M.2

    BAPC-3106P-6ED

    2xLAN2xCom4xPoeDVIHDMI4路光源控制功能、16路隔离DIO PCI(x8)Intel Q170支持M.2

    更多功能选择请咨询


    CPU 方案选择

    Intel Core i3-61002Core3.7GHZTDP 51W

    Intel Core i7-67006Core4.0GHZTDP 65W

    Intel Core i7-77004Core3.6GHZTDP 65W

    Intel Core i3-81004Core3.6GHZTDP 65W

    Intel Core i5-85006Core4.1GHZTDP 65W

    Intel Core i7-87006Core4.6GHZTDP 65W

    Intel Core i3-91004Core3.6GHZTDP 65W

    Intel Core i7-97008Core3.0GHZTDP 65W

    G4560 Pentium G Series3.50 GHz54W

    G4500 Pentium G Series3.50 GHz51W

    G4560T Pentium G Series2.90 GHz35W

    G4400 Pentium G Series3.30 GHz54W

    G3950 Celeron G Series3.00 GHz51W

    G3930T Celeron G Series2.70 GHz35W

    G3930 Celeron G Series2.90 GHz51W

    G3900 Celeron G Series2.80 GHz51W



  • 典型应用
    被广泛用于智能交通,医疗制药、机器视觉、包装、自动化工厂、环境检测、运动控制等领域。
